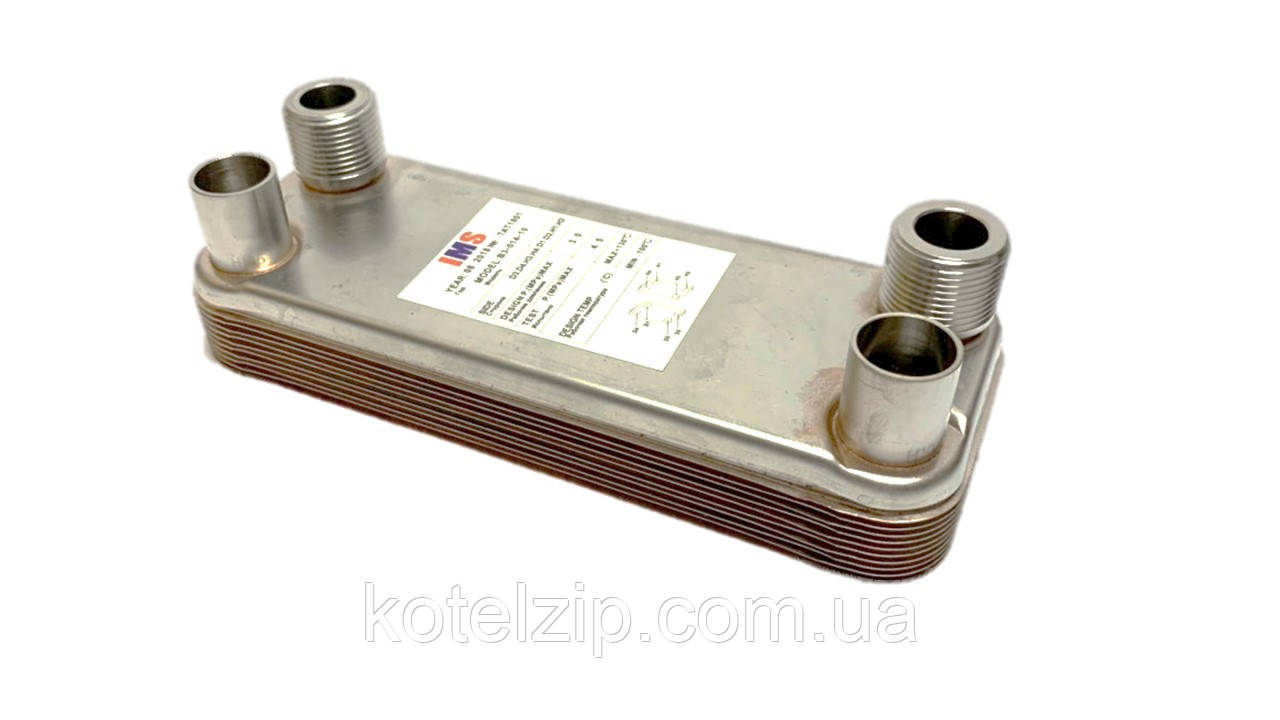

Пластинчастий теплообмінник IMS В3-014-ZB-10 3/4 (10-20 кВт) під фреон до 45 бар

Пластинчастий теплообмінник IMS В3-014-ZB-10 3/4 (10-20 кВт)

Пластинчастий теплообмінник IMS B3-014-ZB-10 3/4 (10-20 кВт) — це високоефективний пристрій, призначений для передачі тепла між фреоном та водою. Завдяки тиску до 45 атмосфер цей теплообмінник сумісний із різними типами фреона, включно з R410 і R22, R32 Він також підходить для роботи з парою та іншими теплоносіями, що робить його універсальним вибором для різних систем.

Паяний пластинчастий теплообмінник IMS B3-014-ZB-10 має монолітну конструкцію, виготовлену з гофрованих пластин з нержавіючої сталі ANSI 304, спаяних міддю у вакуумній печі. Така конструкція забезпечує високу надійність та стійкість до корозії, що робить теплообмінник довговічним і стійким до різних умов експлуатації.

Особливості конструкції включають використання гофрованих пластин, кожна з яких повернута на 180 градусів відносно попередньої. Це створює турбулентний потік, підвищуючи ефективність теплообміну та сприяючи самоочищенню теплообмінника. Протитечія робочих середовищ забезпечує оптимальну передачу тепла навіть за низьких швидкостей потоку.

Цей теплообмінник ідеально підходить для різних застосувань, зокрема для систем опалення, гарячого водопостачання, вентиляції, підігріву промислової води, центрального опалення, сонячних установок, систем теплої підлоги, підігріву басейнів, систем кондиціонування, холодильного обладнання та охолодження для майнінгу. Крім того, його можна використовувати як пароохолоджувач, переохолоджувач і конденсатор, що робить його універсальним рішенням для широкого спектра задач.

Переваги паяних пластинчастих теплообмінників включають високу надійність, ефективність, широкий діапазон робочих температур, високе робоче тиск, високу стійкість до корозії, невеликий внутрішній обсяг, компактність конструкції, великий вибір розмірів, простоту конструкції та монтажу, а також низьку вартість.

Основні технічні характеристики теплообмінника IMS B3-014-ZB-10 включають:

• Кількість пластин: 20
• Товщина пластин: 0,3 мм
• Поверхня теплообміну: 0,16 м²
• Діаметр з'єднань: GZ 3/4"
• Напрямок потоку: F1->F3; F4->F2 (протитечія)
• Робоче тиск: 3,0 MPa (30 бар)
• Тестовий тиск: 4,5 MPa (45 бар)
• Робоча температура: від -100 °C до +130 °C

Якщо ви шукаєте енергоефективний теплообмінник для вашої системи опалення чи гарячого водопостачання, IMS B3-014-ZB-10 — чудовий вибір. Ціна паяного теплообмінника зазвичай залежить від його характеристик та розміру, проте загалом він відрізняється доступною ціною та високою ефективністю.

Виробник паяних пластинчастих теплообмінників, компанія IMS, відомий своєю надійністю та широким асортиментом теплообмінників, що дозволяє знайти оптимальне рішення для різноманітних потреб. Якщо ви бажаєте купити паяний пластинчастий теплообмінник, цей продукт може бути ідеальним вибором завдяки своїй ефективності та універсальності

Пластинчастий теплообмінник IMS B3-014-ZB-10 3/4 (10-20 кВт) — це високоефективний пристрій, призначений для передачі тепла між фреоном та водою. Завдяки тиску до 45 атмосфер цей теплообмінник сумісний із різними типами фреона, включно з R410 і R22. Він також підходить для роботи з парою та іншими теплоносіями, що робить його універсальним вибором для різних систем.

Паяний пластинчастий теплообмінник IMS B3-014-ZB-10 має монолітну конструкцію, виготовлену з гофрованих пластин з нержавіючої сталі ANSI 304, спаяних міддю у вакуумній печі. Така конструкція забезпечує високу надійність та стійкість до корозії, що робить теплообмінник довговічним і стійким до різних умов експлуатації.

Особливості конструкції включають використання гофрованих пластин, кожна з яких повернута на 180 градусів відносно попередньої. Це створює турбулентний потік, підвищуючи ефективність теплообміну та сприяючи самоочищенню теплообмінника. Протитечія робочих середовищ забезпечує оптимальну передачу тепла навіть за низьких швидкостей потоку.

Цей теплообмінник ідеально підходить для різних застосувань, зокрема для систем опалення, гарячого водопостачання, вентиляції, підігріву промислової води, центрального опалення, сонячних установок, систем теплої підлоги, підігріву басейнів, систем кондиціонування, холодильного обладнання та охолодження для майнінгу. Крім того, його можна використовувати як пароохолоджувач, переохолоджувач і конденсатор, що робить його універсальним рішенням для широкого спектра задач.

Переваги паяних пластинчастих теплообмінників включають високу надійність, ефективність, широкий діапазон робочих температур, високе робоче тиск, високу стійкість до корозії, невеликий внутрішній обсяг, компактність конструкції, великий вибір розмірів, простоту конструкції та монтажу, а також низьку вартість.

Основні технічні характеристики теплообмінника IMS B3-014-ZB-10 включають:

• Кількість пластин: 20
• Товщина пластин: 0,3 мм
• Поверхня теплообміну: 0,16 м²
• Діаметр з'єднань: GZ 3/4"
• Напрямок потоку: F1->F3; F4->F2 (протитечія)
• Робоче тиск: 3,0 MPa (30 бар)
• Тестовий тиск: 4,5 MPa (45 бар)
• Робоча температура: від -100 °C до +130 °C

Якщо ви шукаєте енергоефективний теплообмінник для вашої системи опалення чи гарячого водопостачання, IMS B3-014-ZB-10 — чудовий вибір. Ціна паяного теплообмінника зазвичай залежить від його характеристик та розміру, проте загалом він відрізняється доступною ціною та високою ефективністю.

Виробник паяних пластинчастих теплообмінників, компанія IMS, відомий своєю надійністю та широким асортиментом теплообмінників, що дозволяє знайти оптимальне рішення для різноманітних потреб. Якщо ви бажаєте купити паяний пластинчастий теплообмінник, цей продукт може бути ідеальним вибором завдяки своїй ефективності та універсальності

Теплообмінники від компанії IMS відрізняються високою надійністю і широкою сферою застосування.

Габаритні розміри теплообмінника В3-014-ZB-10

Пропонуємо відео огляд теплообмінника IMS. який буде встановлений в систему гарячого водопостачання, для забезпечення побутових потреб. У відео продемонстровано яка температура буде на виході, якщо вода буде 55с. У тесті буде використовуватися модель IMS B3-12-20. Рекомендуємо до перегляду.

Приклад застосування теплообмінника IMS для нагріву води побутових цілях (за приклад було взято теплообмінник на 20 пластин)

Застосовувані в побуті теплогенератори (навісні котли, проточні нагрівачі, недорогі бойлери) здатні приготувати гарячу воду для домашніх потреб, з невеликою продуктивністю — 3-11 л/хв. Цього обсягу вистачає для одночасної подачі води в 1-2, максимум 3 точки розбору.

Якщо планується більшу кількість точок, наприклад невеликий готель або приватне підприємство громадського харчування, то одержувана гаряча вода від теплообмінника, як раз те, що потрібно. Для цього, можна застосувати пластинчастий теплообмінник IMS, який підключають до системи опалення за наступною схемою:

Схема підключення теплообмінника IMS до системи опалення

Гаряча вода від теплообмінника IMS дає продуктивність 2 м3/год або 33 л/хв, що з лишком покриває всі необхідні норми споживання води. Звичайно, якщо потрібно збільшити обсяги гарячої води, то можна поставити більш потужний теплообмінник.

Завдяки такій компоновці і малій товщині пластин, здійснюється швидка передача тепла, що дозволяє отримувати гарячу воду з мінімальними втратами.

У зв'язку з малою вагою паяного пластинчастого теплообмінника, його не можна кріпити до стіни, але для зручності монтажу, все таки, краще встановити його на саморобні кронштейни:

Гаряча вода від теплообмінника — обв'язка

Теплообмінник для басейну. Схема реалізації.

Теплообмінник для теплового насоса. Схема реалізації.

Теплообмінник для теплих підлог від центрального опалення.
