Пластинчастий теплообмінник IMS В3-012-ZB-12 3/4 (10-20кВт)

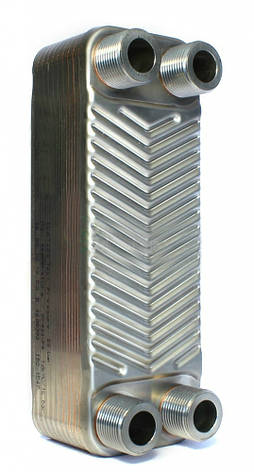

Пластинчастий теплообмінник IMS B3-012-ZB-12 3/4 (10-20 кВт) — це паяний пластинчастий теплообмінник, призначений для передачі тепла з одного теплоносія до іншого через поверхню пластин. Завдяки жорсткій монолітній конструкції, досягнутій завдяки рифленим пластинам із нержавіючої сталі, спаяним міддю у вакуумній печі, теплообмінник забезпечує ефективну передачу тепла навіть за низьких швидкостей потоку. Розташування пластин, розгорнутих на 180 градусів одна щодо одної, сприяє значній турбулентності потоків і створює ефект самоочищення теплообмінника.

Сфера застосування теплообмінника IMS B3-012-ZB-12 3/4

Цей теплообмінник підходить для широкого спектру застосувань, включаючи:

• Опалення
• Гаряче водопостачання
• Вентиляція
• Підігрів виробничої води
• Центральне опалення
• Сонячні установки
• Системи теплих підлог
• Підігрів басейнів
• Системи кондиціонування
• Холодильна техніка
• Охолодження для майнінгу

Також цей пластинчастий теплообмінник можна використовувати як:

• Пароохолоджувач
• Переохолоджувач
• Конденсатор

Переваги паяних пластинчастих теплообмінників

Паяні пластинчасті теплообмінники мають численні переваги, які роблять їх ідеальним вибором для систем опалення та гарячого водопостачання. Основні переваги включають:

• Висока надійність завдяки жорсткій конструкції та матеріалам високої якості.
• Ефективність завдяки протитечії робочих серед і значній турбулентності потоків.
• Широкий діапазон робочих температур від 0 до 130°C.
• Високий робочий тиск до 1,6 МПа (16 бар).
• Висока корозійна стійкість завдяки використанню нержавіючої сталі та мідного припою.
• Компактність конструкції дозволяє легко встановлювати та інтегрувати теплообмінник у систему.
• Невеликий внутрішній об'єм для економії місця.
• Низька вартість порівняно з іншими типами теплообмінників.

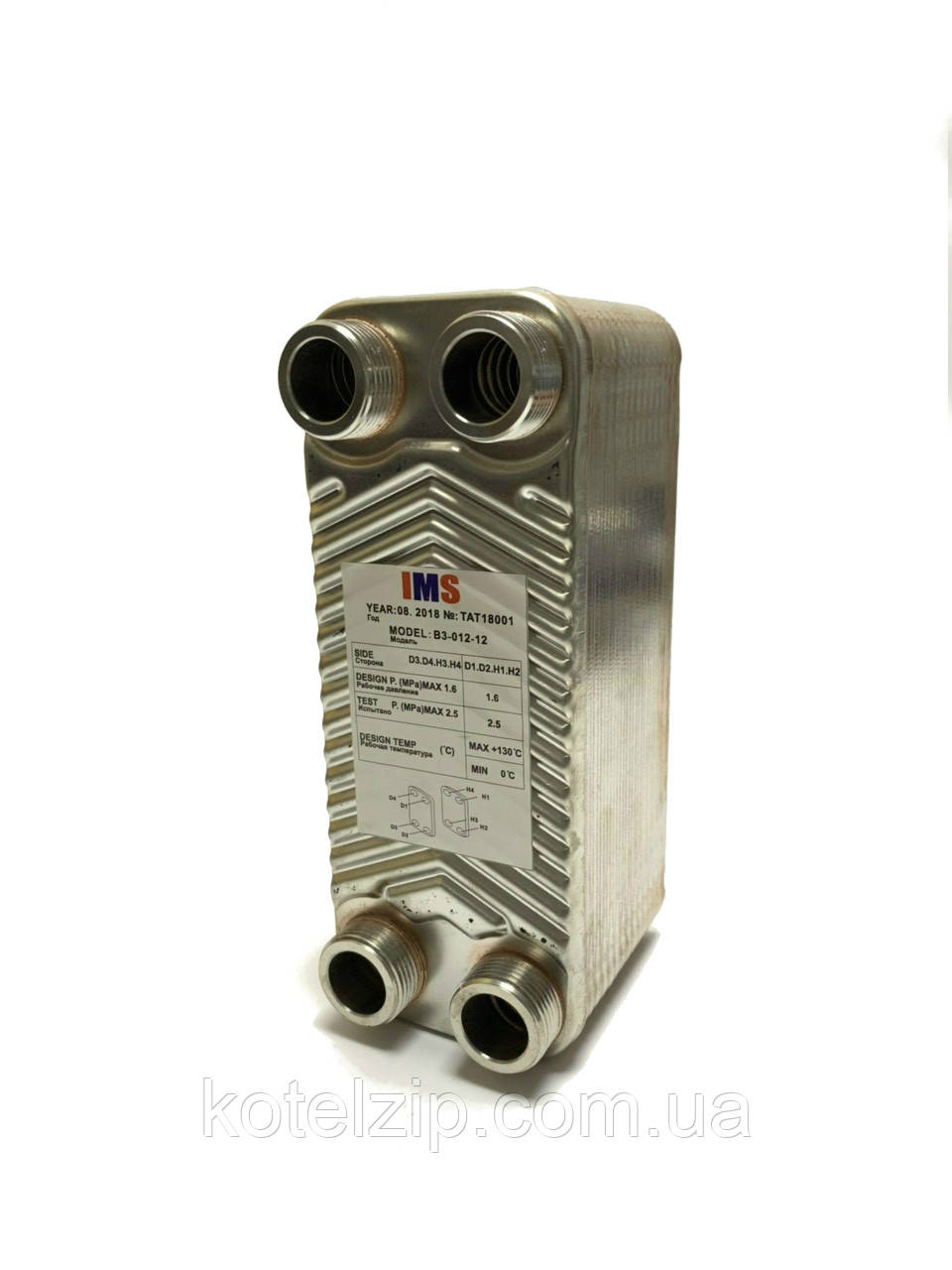

Технічні характеристики теплообмінника IMS B3-012-ZB-12 3/4

• Кількість панелей: 12
• Товщина панелей: 0,3 мм
• Теплообмінна поверхня: 0,18 м²
• Матеріал: Сталь ANSI 304
• Припій: мідь
• Діаметр з'єднання: F1, F3 — GZ 3/4"; F2, F4 — GZ 3/4"
• Напрямок потоку: F1 -> F3; F4 -> F2 (протитечія)
• Тиск тестування: 2,5 МПа (25 бар)
• Робочий тиск: 1,6 МПа (16 бар)

Застосування в системах центрального опалення та ГВС

Пластинчастий теплообмінник IMS B3-012-ZB-12 3/4 ідеально підходить для систем центрального опалення, гарячого водопостачання та вентиляції. Його компактна конструкція, висока корозійна стійкість і широкий діапазон робочих температур роблять його надійним вибором для промислових і побутових систем. Завдяки високій ефективності та простоті монтажу, цей теплообмінник є оптимальним рішенням для багатьох завдань.

Габаритні розміри теплообмінника IMS b3 12-12

Предлагаем видео обзор теплообменника IMS. который будет установлен в систему горячего водоснабжения, для обеспечения бытовых нужд. В видео продемонстрировано какая температура будет на выходе, если вода будет 55с. В тесте будет использоваться модель IMS B3-12-20. Рекомендуем к просмотру.

Пример применения теплообменника IMS для нагрева воды бытовых целях (за пример был взят теплообменник на 20 пластин)

Применяемые в быту теплогенераторы (навесные котлы, проточные нагреватели, недорогие бойлеры) способны приготовить горячую воду для домашних нужд, с небольшой производительностью — 3-11 л/мин. Этого объема хватает для одновременной подачи воды в 1-2, максимум 3 точки разбора.

Если планируется большее количество точек, например небольшая гостиница или частное предприятие общественного питания, то получаемая горячая вода от теплообменника, как раз, то, что нужно. Для этого, можно применить пластинчатый теплообменник IMS, который подключают к системе отопления по следующей схеме:

Схема подключения теплообменника IMS к системе отопления

Горячая вода от теплообменника IMS дает производительность 2 м³/час или 33 л/мин, что с лихвой покрывает все требуемые нормы потребления воды. Конечно, если требуется увеличить объемы горячей воды, то можно поставить более мощный теплообменник.

Благодаря такой компоновке и малой толщине пластин, осуществляется быстрая передача тепла, позволяющая получать горячую воду с минимальными потерями.

У зв'язку з малою вагою паяного пластинчастого теплообмінника, його не можна кріпити до стіни, але для зручності монтажу, все таки, краще встановити його на саморобні кронштейни:

Гаряча вода від теплообмінника — обв'язка

Теплообмінник для басейну. Схема реалізації.

Теплообмінник для теплового насоса. Схема реалізації.

Теплообмінник для теплих підлог від центрального опалення.
